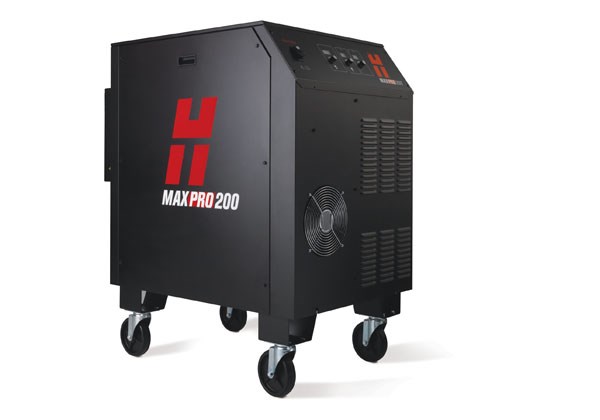

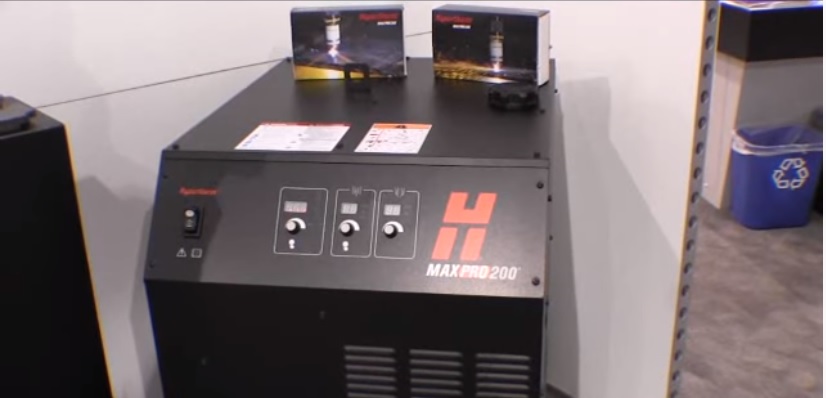

Hypertherm MAXPRO200 plazmavágó
A MAXPRO200® LongLife® plazmavágó rendszert nagy terhelésű, nagy kapacitású automatizált-, kézi vágási és gyökfaragási célokra tervezték. A könnyen használható rendszer levegővel, oxigénnel vagy nitrogén plazmával működik, a gyors vágási sebességet és a gyors beállítási lehetőségekkel ötvözi a termelékenység maximalizálása érdekében. A fejlett Hypertherm fogyóeszközök – ideértve a LongLife® technológiát is – javítják a vágás következetességét és jelentősen megnövelik a fogyóeszközök élettartamát az egy vágásra eső költség csökkentése érdekében.
| Kapacitás | Vastagság | Vágási sebesség |
|---|---|---|
|
Ajánlott |
Vágás |
|
|
32 mm |
630 mm/ perc |
|
|
50 mm |
215 mm/ perc |
|
|
Ferde vágás (darabolás) |
75 mm |
125 mm/ perc |
|
Lyukasztás |
32 mm |
|

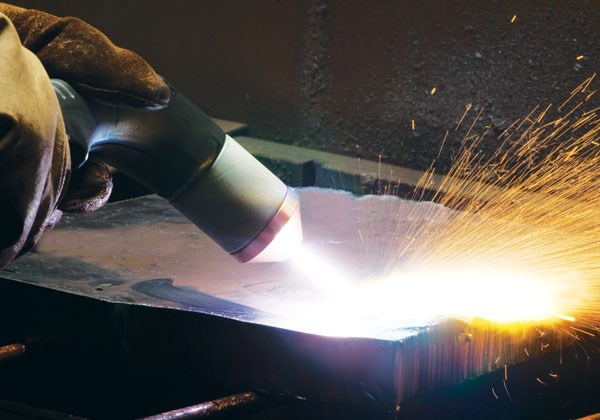

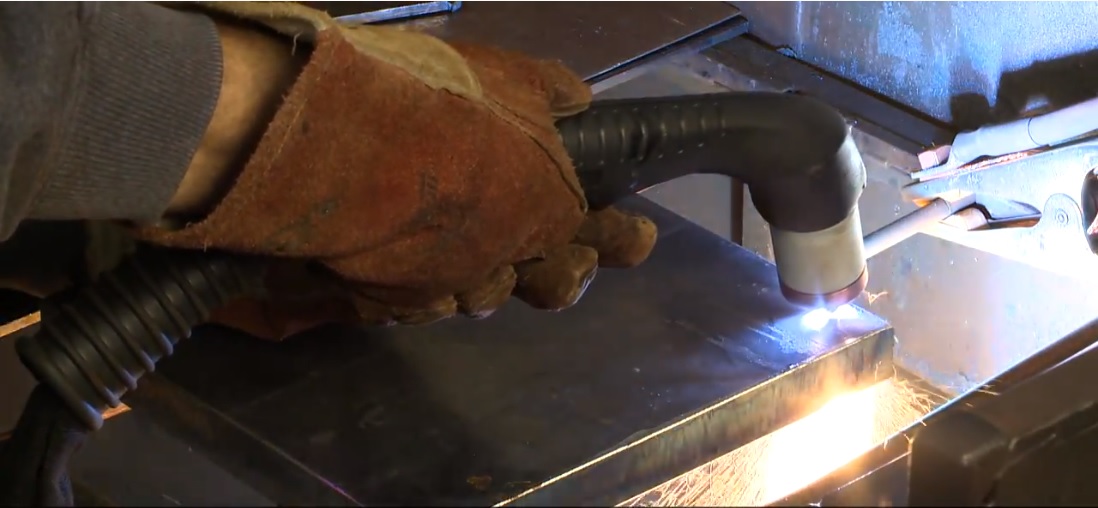

Kézivágás kapacitása
Ajánlott – Az ötvözetlen acél vastagsága, amelyen a rendszer jó vágásminőséget és legalább 500 mm per perc sebességet képes nyújtani. Ajánlott, hogy a vágás legalább nyolcvan százaléka az ajánlott vastagságon
történjen.
Ferde vágás (darabolás) – Az ötvözetlen acél azon vastagsága, amely viszonylag jól darabolható legalább 125 mm per perc
sebességgel, de gyenge vágásminőség mellett. Minél ritkábban vágjon a ferdevágási vastagságon.
Kapacitási jellemzők
Nincs iparági szabvány a plazmarendszerek
osztályozására, így körültekintően kell eljárni a különböző márkák összehasonlításakor.
Lyukasztási kapacitás (gépi)
Az ötvözetlen acél azon vastagsága, amelyet
automatikus pisztolymagasság-szabályozó
segítségével lehet lyukasztani a kopó alkatrészek túlzott elhasználódása nélkül. Élkezdetnél a vágási kapacitás ugyanakkora, mint a kézi kapacitás.
A HyperthermMax Pro 200 előnyei
Maximális termelékenység
- Kategóriájának leggyorsabb vágási sebessége
- A kiváló vágási és gyökfaragási minőség miatt kevesebb időveszteség az előkészítés, illetve az utómunkák során
- Maximális vágási idő 100% Bi-vel

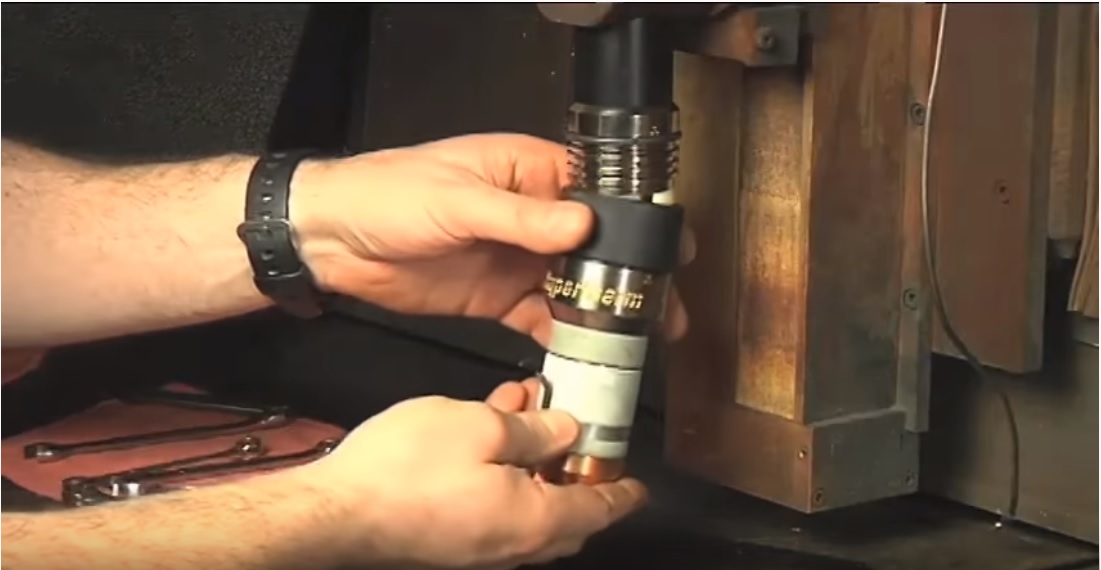

- Az automatikus beállítások, a szerszám nélküli vezetékek és az opcionális gyors cserélésű pisztolyok lehetővé teszik a gyors átállást a vágás, a megmunkálás, a gépesített és a kézi folyamatok között.
Alacsony üzemeltetési költségek
- A szabadalmaztatott fogyóeszközök lehetővé teszik kategóriájában, a legnagyobb sebesség elérését alacsonyabb amperfokon
- Automatika figyeli és felügyeli az elektróda elhasználtságát, amely védi a pisztolyt és a munkadarabot egyaránt

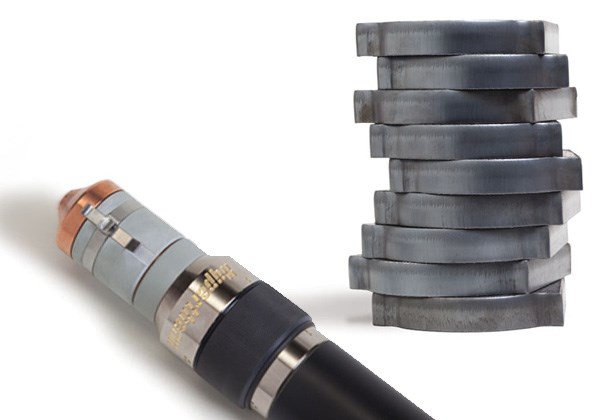

- A fejlett fogyóeszközök, beleértve a LongLife, a CoolFlow ™ és a TrueFlow ™, jelentősen megnövelik a fogyóeszközök élettartamát, csökkentve az egy vágásra jutó költségeket
Könnyű kezelhetőség vágáskor és gyökfaragáskor
- Az optimalizált vágási paramétereket egy lépésben, automatikusan állítja és vezérli a gép, hogy folyamatosan azonos minőséget érjenek el beavatkozás nélkül
- A fejlett diagnosztika egyszerűsíti a hibaelhárítást és a szervizelést
- Az opcionális soros kommunikáció lehetővé teszi a rendszer teljes irányítását a CNC-től
A legnehezebb felhasználásai körülményekre gyártva és tesztelve
- A Duramax™ Hyamp™ pisztolyokat nagy hő és fizikai igénybevételhez tervezték
- A SpringStart™ technológia felügyeli a megbízható gyújtást és a folyamatos vágást
- Alacsony karbantartási szükséglet, maximalizált üzemidő
Strapabíró és megbízható
- Robusztus, egyszerű rendszer-architektúra, 50% -kal kevesebb alkatrésszel, mint a legtöbb versenytársnál
- Kategóriájának legjobb gyártása és az átfogó tesztelés biztosítja, hogy minden Hypertherm rendszer megfeleljen a legmagasabb minőségi előírásoknak
Specifikáció
|
Hálózati feszültség |
400 V, ~3, 50/60 Hz |
|
Hálózati áramfelvétel 21,9 kW mellett |
400 V, 3 fázisú, 54 A |
|
Kimeneti áram |
200 A |
|
Bekapcsolási idő 40
°C |
100% @ 33kW
|
|
Üresjárási feszültség (OCV) |
305 VDC |
|
Méretek fogantyúkkal együtt |
Sz x Mé x M:102 cm x 69 cm x 105 cm |
|
Tömeg 4,5 m-es pisztollyal |
335 kg |
|
Tápkábel hosszúsága |
3 m |
|
Típusa |
Inverter - Szigetelt kapus bipoláris tranzisztor |
|
Gázellátás |
Tiszta, száraz, olajmentes levegő, oxigén vagy nitrogén |
|
Ajánlott beáramlási nyomás |
6,2 +/- 0,7 bar |
|
Tanúsítványok |
CE,C-Tick,CU/GOST |
|
Garancia |
Áramforrás: 3 év
; Pisztoly: 1 év |
Hypertherm MaxPro 200 alkatrészek

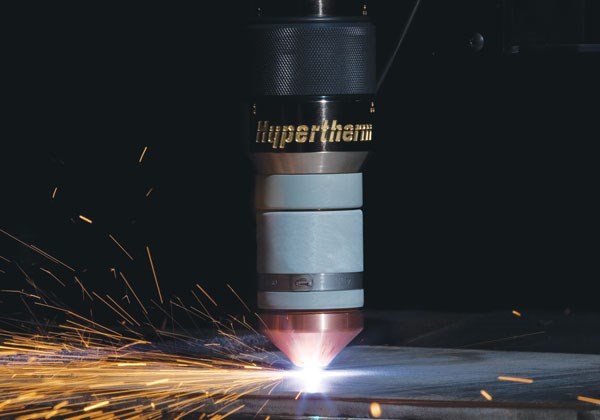

Hypertherm MaxPro 200 gépi pisztoly kopó alkatrészei (levegős alkatrészek Szénacél/ Rozsdamentes acél/ Aluminium vágásához)
(A képeken szereplő alkatrészek illusztrációk, egyes esetekben eltérhetnek a tényleges kinézettől)
| Áramerősség | Védőkupak | Távtartó | Fúvóka | Örvénygyűrű | Elektróda | Vízcső |
|---|---|---|---|---|---|---|
|
50 A |
220532 |
220935 220936
|
220890 |
220529 |
220528
|
220521
|
|
130 A |
220536 |
220892 |
220488 |
220487
|
||
|
200 A |
420045 |
420044 |
220937
|
ohmikus
Hypertherm MaxPro 200 gépi pisztoly kopó alkatrészei (Oxigénes alkatrészek Szénacél vágásához)
A képeken szereplő alkatrészek illusztrációk, egyes esetekben eltérhetnek a tényleges kinézettől
| Áramerősség | Védőkupak | Távtartó | Fúvóka | Örvénygyűrű | Elektróda | Vízcső |
|---|---|---|---|---|---|---|
|
50 A |
220532 |
220935 220936 |
220891 |
220529 |
220528
|
220521
|
|
130 A |
220491 |
220893 |
220488 |
220487
|
||
|
200 A |
220832 |
220831 |
220834 |
220937
|
Hypertherm MaxPro 200 gépi pisztoly kopó alkatrészei (Nitrogénes alkatrészek rozsdamentes acél/ alumínium vágásához)
A képeken szereplő alkatrészek illusztrációk, egyes esetekben eltérhetnek a tényleges kinézettől
| Áramerősség | Védőkupak | Távtartó | Fúvóka | Örvénygyűrű | Elektróda | Vízcső |
|---|---|---|---|---|---|---|
|
130 A |
220536 |
220935 220936 |
220892 |
220529 |
020415
|
220521
|
|
200 A |
420045 |
420044 |
Hypertherm MaxPro 200 kézi pisztoly kopó alkatrészei (levegős alkatrészek Szénacél/ Rozsdamentes acél/ Aluminium vágásához)
A képeken szereplő alkatrészek illusztrációk, egyes esetekben eltérhetnek a tényleges kinézettől
| Áramerősség | Védőkupak | Távtartó | Fúvóka | Örvénygyűrű | Elektróda | Vízcső |
|---|---|---|---|---|---|---|
|
50 A |
420063 |
220935
|
220890 |
220529 |
220528
|
220521
|
|
130 A |
420061 |
220892 |
220488 |
220487
|
||
|
200 A |
420058 |
420044 |
220937
|
|||
|
200 A gyökfaragás |
420067 |
420066 |
Hypertherm MaxPro 200 kézi pisztoly kopó alkatrészei (oxigénes alkatrészek Szénacél/ vágásához)
A képeken szereplő alkatrészek illusztrációk, egyes esetekben eltérhetnek a tényleges kinézettől
| Áramerősség | Védőkupak | Távtartó | Fúvóka | Örvénygyűrű | Elektróda | Vízcső |
|---|---|---|---|---|---|---|
|
50 A |
420063 |
220935
|
220891 |
220529 |
220528
|
220521
|
|
130 A |
420062 |
220893 |
220488 |
220487
|
||
|
200 A |
420059 |
220831 |
220834 |
220937
|
