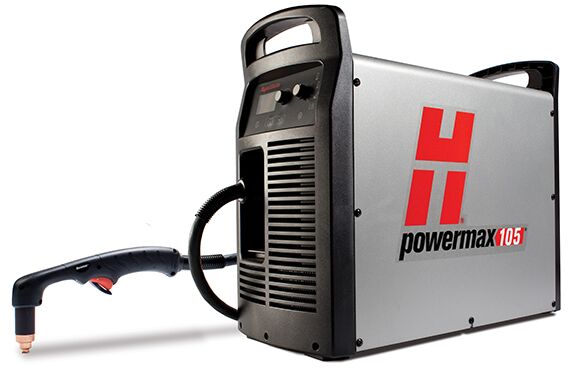

Hypertherm Powermax 105 plazmavágó

Hypertherm Powermax105_Hypertherm_Plasmacutter_Mechanized

A 105 A-es Powermax105®  a lángvágásnál több mint háromszor gyorsabb vágási sebességet kínál. A Powermax105-ben megtalálható Smart Sense technológia észleli a kopó alkatrészek élettartamának lejártát is, és automatikusan kikapcsolja a pisztoly tápellátását, megelőzve ezzel a többi alkatrész vagy a munkadarab esetleges károsodását. A különféle Duramax™ pisztolystílusok kimagasló sokoldalúságot kínálnak kézi vágás és vésés, hordozható automatizálás, asztal és robotizált vágás és vésés esetén.

A terméket a Hypertherm 2021. október végével kivezette a gyártásból.

Helyettesítő termék: Powermax105 SYNC

Kapacitás Vastagság Vágási sebesség
Ajánlott
Vágás
32 mm
500 mm/ perc
38 mm
250 mm/ perc
Ferde vágás (darabolás)
50 mm
125 mm/ perc
Lyukasztás
22 mm
Gyökfaragás
9,72 kg/ óra
Mé 6,3 mm x Sz 7,4 mm

Kézivágás kapacitása

Ajánlott – Az ötvözetlen acél vastagsága, amelyen a rendszer jó vágásminőséget és legalább 500 mm per perc sebességet képes nyújtani. Ajánlott, hogy a vágás legalább nyolcvan százaléka az ajánlott vastagságon
történjen.

Ferde vágás (darabolás) – Az ötvözetlen acél azon vastagsága, amely viszonylag jól darabolható legalább 125 mm per perc
sebességgel, de gyenge vágásminőség mellett. Minél ritkábban vágjon a ferdevágási vastagságon.

Kapacitási jellemzők

Nincs iparági szabvány a plazmarendszerek
osztályozására, így körültekintően kell eljárni a különböző márkák összehasonlításakor.

Lyukasztási kapacitás (gépi)

Az ötvözetlen acél azon vastagsága, amelyet
automatikus pisztolymagasság-szabályozó
segítségével lehet lyukasztani a kopó alkatrészek túlzott elhasználódása nélkül. Élkezdetnél a vágási kapacitás ugyanakkora, mint a kézi kapacitás.

A Hypertherm Powermax 105 előnyei

Maximális termelékenység

Alacsony üzemeltetési költségek

Könnyű kezelhetőség vágáskor és gyökfaragáskor

A legnehezebb felhasználásai körülményekre gyártva és tesztelve

Strapabíró és megbízható

Specifikáció

Hálózati feszültség​
400 V, ~3, 50/60 Hz
Hálózati áramfelvétel 16,8 kW mellett
400 V, 3 fázisú, 25 A
Kimeneti áram
30 - 105 A
Névleges kimeneti feszültség
160 VDC
Bekapcsolási idő 40 °C
80% 105 A, 400 V, 3 fázis
Üresjárási feszültség (OCV)
292 VDC
Méretek fogantyúkkal együtt
Sz x Mé x M:592 mm x 274 mm x 508 mm​
Tömeg 4,5 m-es pisztollyal
41 Kg
Tápkábel hosszúsága
3 m
Típusa
Inverter - Szigetelt kapus bipoláris tranzisztor
Gázellátás
Tiszta, száraz, olajmentes levegő vagy nitrogén
Ajánlott beáramlási gázhozam/ nyomás
Vágás: 260 l/perc @ 5,9 bar Gyökfaragás: 212 l/perc @ 4,1 bar
Tanúsítványok
CE,C-Tick,CU/GOST​
Garancia
Áramforrás: 3 év ; Pisztoly: 1 év​

SmartSYNC pisztoly kopó alkatrészek

Hypertherm Hypertherm Smartsync

Frissítsen az új vágópatronos platformra!

A Hypertherm egy darabból álló vágópatron platform forradalmi változást jelent a szabványos plazma fogyóeszközökhöz képest. Mindegyik egy darabból álló vágófejet a folyamat és az áramerősség optimalizálja, hogy biztosítsa a teljesítményt, miközben drámai módon leegyszerűsíti a plazmával történő vágáshoz vagy kivágáshoz szükséges alkatrészeket.

Patron adapter

A patron adapter opcionális frissítést biztosít a szabványos fogyóeszközök használatáról az új Hypertherm egyd arabból álló patronos fogyóeszköz platformra történő átálláshoz. A patron adapter a következő rendszerekkel és vágópisztolyokkal való használatra készült. Kérjük, vegye figyelembe, hogy ha a patront Duramax ® vagy Duramax ® Lock vágópisztolyon használja az adapterrel, akkor a vágófejről nem kerül átvitelre adat a rendszerbe az automatizált folyamatbeállítás vagy a patron használati adatok biztosítása céljából. Ez a funkció csak a SmartSYNC™ pisztolytechnológiával rendelkező Powermax ® SYNC™ rendszerekhez érhető el.
Hypertherm
Rendszer Pisztoly típusa Adapter cikkszáma
Powermax45 ® XP
Duramax ® kézi, gépi és robotos
Powermax65 ®
230 V CE/ CCC
Powermax85 ®
Powermax105 ®

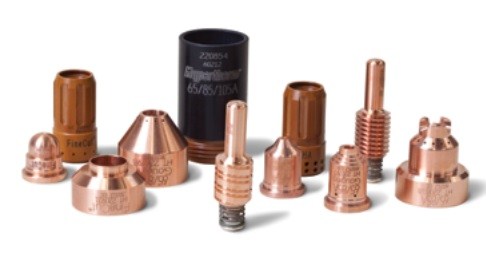

Darabolás és FineCut® alkatrészek kézi pisztolyokhoz

Hypertherm SmartSync Cartridge kazetta 65A 45A
Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat
Patron
105 A
85 A
65 A
45 A
FineCut ® finom vágás

Az alábbi alkatrészeket helyettesíti

Védősapka Távtartó Fúvóka Elektróda Örvénygyűrű
220992
220854
220990
220842
220994
220818
220816
-
220819
220857
220941
-
220931
220930
220947

Vágó és FineCut® alkatrészek gépi pisztolyokhoz

Hypertherm SmartSync Cartridge kazetta gépi 65A 45A

A gépi patronok kézi vágáshoz is használhatók szükség esetén.

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat
Patron
105 A
85 A
65 A
45 A
FineCut ® finom vágás
Ohmikus készlet

Az alábbi alkatrészeket helyettesíti

Védősapka Távtartó Fúvóka Elektróda Örvénygyűrű
220993
220854 vagy 220953
220990
220842 vagy 220777
220994
220817 vagy 220995
220816
-
220819
220857
220941
-
220948 vagy 220955
220930
220947

Gyökfaragás és precíziós faragás

Hypertherm SmartSync Cartridge kazetta gyökfaragás 45-85A
Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat
Patron
Gyökfaragás 105 A
Gyökfaragás 45–85 A
Precíziós marás 105 A
Precíziós marás 45–85 A

Az alábbi alkatrészeket helyettesíti

Védősapka Távtartó Fúvóka Elektróda Örvénygyűrű
220798
220854
220991
220842
220994
220797
220857
420480
220991
220994
220797
220857

Duramax pisztoly hagyományos kopó alkatrészek

Alkatrész típusa Pisztoly típusa Áramerősség Védőkupak Távtartó Fúvóka Fúvóka Elektróda Örvénygyűrű
Standard kézi
Kézi
30 - 105 A

220818 (45-85 A)

220992 (105A)220992

220854220977

220941 (45 A)220990

220819 (65 A)220990

220816 (85 A)

220816

220990 (105 A)

220990

220842 vagy 220777*420553

*Copper Plus elektróda

220857 (45-85 A)220994

220994 (105 A)

220994

Gépi vágás
Gépi
30 - 105 A

220817 (45-85 A)220976

vagy

220995 (45-85 A)

220993 (105 A)

220976

220854220977 vagy

220953

ohmikus

220941 (45 A)220990

220819 (65 A)220990

220816 (85 A)

220816

220990 (105 A)

220990

220842 vagy 220777*420553

*Copper Plus elektróda

220857 (45-85 A)220994

220994 (105 A)

220994

Gyökfaragás
Kézi/ gépi
45 - 85 A

220798

220854220977

220797 (45-85 A)220990

220991 (105 A)

220990

220842 420553

220857 (45-85 A)220994

220994 (105 A)

220994

Precíziós faragás
Kézi
45 -85 A

420480

FineCut
Kézi
30 - 45 A

220931

220854220977 vagy

220953

ohmikus

220930

220842 420553

220947

220857

Gépi
30 - 45 A

220948

Gépi
30 - 45 A

220955ohmikus

Hy Acces vágás
Kézi
30 - 65 A

420413

420410

420408

220857

Hy Acces gyökfaragás

Kézi

420412

Flush cut vágás

Kézi

65 - 105  A

420540

420533

420536

220842 vagy 220777*420553

*Copper Plus elektróda

420539

Hypertherm Powermax 105 alkatrész csomagok

Hypertherm Powermax 105 alkatrész csomagolása

A Hypertherm Powermax 105 kopó alkatrészeit a piros fejléces csomagokban találja!

Hypertherm

Hypertherm Powermax 105 Essential cutting kit kézi vágáshoz (30 - 105 A)

Alkatrész készlet Rendelési kód A készlet tartalma Essential kit
Essential cutting kit
851471
220992
Védőkupak - 2 db

851471

220854
Távtartó - 1 db
220990
Fúvóka - 7 db
220842
Elektróda - 7 db
220994
Örvénygyűrű - 1 db

Hypertherm Powermax 105 Essential cutting kit gépi vágáshoz (30 - 105 A)

Alkatrész készlet Rendelési kód A készlet tartalma Essential kit
Essential cutting kit
851472
220817
Védőkupak - 1 db

851472

220955
Védőkupak - 1 db
220993
Védőkupak - 1 db
220854
Távtartó - 1 db
220990
Fúvóka (85-105 A) - 7 db
220819
Fúvóka (65 A) - 1 db
220816
Fúvóka (85 A) - 1 db
220842
Elektróda - 4 db
220777
Elektróda copper plus - 3 db
220857
Örvénygyűrű - 1 db

Hypertherm Powermax 105 Essential cutting kit ohmikus gépi vágáshoz (30 - 105 A)

Alkatrész készlet Rendelési kód A készlet tartalma Essential kit
Essential cutting kit
851473
220817
Védőkupak - 1 db

851473

220955
Védőkupak - 1 db
220993
Védőkupak - 1 db
220953
Távtartó ohmikus - 1 db
220990
Fúvóka (85-105 A) - 7 db
220819
Fúvóka (65 A) - 1 db
220816
Fúvóka (85 A) - 1 db
220842
Elektróda - 4 db
220777
Elektróda copper plus - 3 db
220857
Örvénygyűrű - 1 db

Hypertherm Powermax 105 Hy Acces készlet kézi vágás és gyökfaragás (30 - 65 A)

Alkatrész készlet Rendelési kód A készlet tartalma Essential kit
Hy Acces kit
428414
420413
Távtartó - 1 db

428414

420410
Fúvóka - 1 db
420412
Fúvóka gyökfaragáshoz - 1 db
420408
Elektróda - 2 db
220857
Örvénygyűrű - 1 db

Hypertherm Powermax 105 Hy Acces induló készlet kézi vágás (30 - 65 A)

Alkatrész készlet Rendelési kód A készlet tartalma Essential kit
Hy Acces kit
428445
420413
Távtartó - 1 db

428445

420410
Fúvóka - 1 db
420408
Elektróda - 1 db

Hypertherm Powermax 85 Hy Acces induló készlet gyökfaragás (30 - 65 A)

Alkatrész készlet Rendelési kód A készlet tartalma Essential kit
Hy Acces kit gyökfaragás
428446
420413
Távtartó - 1 db

428446

420412
Fúvóka - 1 db
420408
Elektróda - 1 db

Hypertherm Duramax pisztolyok 105-höz

Kézi pisztolyok Gépi pisztolyok Robot pisztolyok
Kábel hossza
75°
15°
180°
mini 180°
45°
90°
180°
4,5 m
059476
059481
7,6 m
059473
059470
059477
059482
059464
059465
059466
10,6 m
059478
059483
15,2 m
059474
059471
059479
059484
22,8 m
059475
059472
059480

Test- és vezérlő kábelek a Hypertherm Powermax 105-höz

Testkábelek

Testkábel
Kábel hossza
Testcsipesszel
C szorítóval (sikattyúval)
Kábelsaruval
7,6 m
223254
223287
223284
15,2 m
223255
223288
223285
22,8 m
223256
2232289
223286

Vezérlő kábelek

Vezérlő kábelek
Kábel hossza
Távirányító
CNC kábel, csatlakozóval, osztott feszültséghez
CNC kábel, csatlakozóval, nem osztott feszültséghez
CNC, D-sub (VGA) csatlakozó, osztott feszültséghez
RS-485 soros csatlakozó nélkül
RS-485 soros kábel D-sub csatlakozóval
7,6 m
128650
228350
023206
223048
223236
223239
15,2 m
128651
228351
023279
123896
223237
223240
22,8 m
128652
