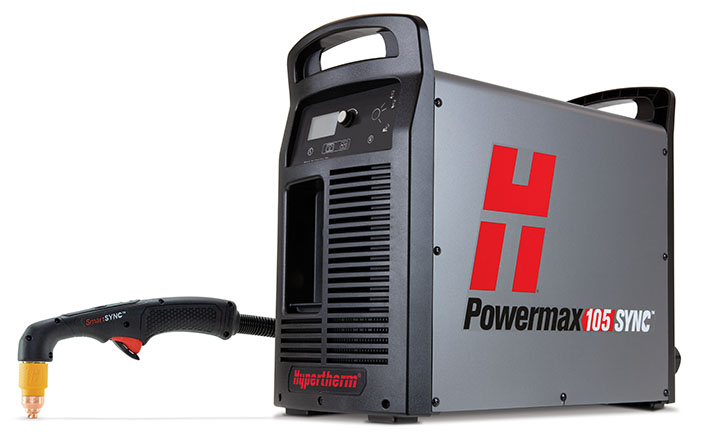

Hypertherm Powermax105 SYNC plazmavágó

A Powermax 105 SYNC™ kézi plazmavágó rendszerek következő generációja, nem hasonlít egyetlen, eddig megismert kézi plazmavágóhoz sem. A beépített intelligenciával és forradalmian új, egy darabból álló kopóalkatrész patronnal rendelkező Powermax 105 SYNC™ egyszerűsíti a plazmavágó rendszer működését, optimalizálja a fogyóeszközök készletét, csökkenti a működési költségeket és maximalizálja a teljesítményt.

A Hypertherm Powermax 105 SYNC™ 2021. január végétől váltja fel a gyártásból kivont, korábbi Powermax 105-öt. Természetesen a Hypertherm biztosítja az alaktrészeket a korábbi gépeihez.

Kapacitás	Vastagság	Vágási sebesség
Ajánlott	Vágás
	32 mm	500 mm/ perc
	38 mm	250 mm/ perc
Ferde vágás (darabolás)	50 mm	125 mm/ perc
Lyukasztás	22 mm

Kézivágás kapacitása

Ajánlott – Az ötvözetlen acél vastagsága, amelyen a rendszer jó vágásminőséget és legalább 500 mm per perc sebességet képes nyújtani. Ajánlott, hogy a vágás legalább nyolcvan százaléka az ajánlott vastagságon
történjen.

Ferde vágás (darabolás) – Az ötvözetlen acél azon vastagsága, amely viszonylag jól darabolható legalább 125 mm per perc
sebességgel, de gyenge vágásminőség mellett. Minél ritkábban vágjon a ferdevágási vastagságon.

Kapacitási jellemzők

Nincs iparági szabvány a plazmarendszerek
osztályozására, így körültekintően kell eljárni a különböző márkák összehasonlításakor.

Lyukasztási kapacitás (gépi)

Az ötvözetlen acél azon vastagsága, amelyet
automatikus pisztolymagasság-szabályozó
segítségével lehet lyukasztani a kopó alkatrészek túlzott elhasználódása nélkül. Élkezdetnél a vágási kapacitás ugyanakkora, mint a kézi kapacitás.

A Hypertherm Powermax 105 SYNC™ előnyei

Könnyen kezelhető

A kopó alkatrész kazetták (cartridge-ok) könnyen azonosíthatók, lézerjelöléssel és színkódokkal kerülnek forgalomba az alkatrészek összekeverésének kiküszöbölésére.
Kézi és gépi használat CNC interfésszel és FastConnect pisztolycsatlakozással
Az RFID-kompatibilis SmartSYNC™ vágópisztolyok és a cartridge-ok automatikusan beállítják a megfelelő áramerősséget és üzemmódot, ezzel is kiküszöbölve a beállítási hibákat.
Az elhasználódott fogyóeszközök észlelése megszünteti a kazetta cseréjének szükséges időpontjával kapcsolatos bizonytalanságot.
Rugalmasabb anyagból fejlesztett a pisztoly kábelek, melyek ugyanolyan védelmet nyújtanak, mint a korábbiak, de jelentősen megnőtt kezelhetőségük, kevesebb fáradtsággal jár a kezelésük.

Minimalizálja a működési költségeket

Az egyszerűsített kezelés minimalizálja a képzésre és az esetleges, korábbi hibaelhárításra fordított időt és költségeket.
Csökkenti az állásidőt a fogyóeszközök cseréjekor és a fogyóalkatrészek idő előtt történő cseréjével kapcsolatos költségeket.
A kazetták (cartridge-ok) használatának adatai értékes segítséget nyújtanak a vágási műveletek és a fogyóeszközök készletkezelésének javításához.

Maximalizálja a teljesítményt

A különféle típusú vágáshoz és gyökfaragáshoz használható, könnyen cserélhető pisztolytípusokkal és alkalmazás specifikus kazettákkal sokféle feladatot végezhet el.
Az optimalizált kazettás kopó alkatrész konstrukció akár kétszer hosszabb élettartamot biztosít a kézi vágásnál, és jobb minőséget biztosít gépesített vágásnál a szabványos, korábbi fogyóeszközökhöz képest.
A kézi vágópisztolyok egyszerű kezelése lehetővé teszi, hogy munkamenet közben állítsa be az áramerősséget, cserélje ki a patronokat és az alkalmazásokat anélkül, hogy az áramforráshoz kellene nyúlnia.

Iparágvezető megbízhatóság

Specifikáció


Hálózati feszültség	200-600 V, ~3, 50/60 Hz
Hálózati áramfelvétel 16.8 kW mellett	200/208/240/480/600 V, 3-PH 58/56/49/25/22 A @ 16.8 kW
Kimeneti áram	30 - 105 A
Névleges kimeneti feszültség	160 VDC
Bekapcsolási idő 40 °C	70% @ 105 A, 240 V, 3-PH 80% @ 105 A, 480–600 V, 3-PH 100% @ 94 A, 480–600 V, 3-PH 100% @ 88 A, 240 V, 3-PH
Üresjárási feszültség (OCV)	300 VDC
Méretek fogantyúkkal együtt	Sz x Mé x M: 274 mm x 592 mm x 508 mm
Tömeg 7,6 m-es pisztollyal	45.3 Kg
Optimális bemeneti gáznyomás	7,6–8,3 bar
Javasolt bemeneti gáznyomás	Vágás: 260 I/perc @ 5,9 bar Vágás: 260 I/perc @ 4,8 bar
Tápkábel hosszúsága	3 m
Típusa	Inverter - Szigetelt kapus bipoláris tranzisztor
Gázellátás	Tiszta, száraz, olajmentes levegő vagy nitrogén
Tanúsítványok	CE,C-Tick,CU/GOST
Garancia	Áramforrás: 3 év ; Pisztoly: 1 év

Hypertherm Powermax105 SYNC™ rendelési kódjai

Hypertherm Powermax105 SYNC™ standard konfigurációk

Áramforrás	75°-os kézi pisztoly		75° és 15°-os kézi pisztoly
	7,6 m	15,2 m	7,6 m
			Távirányító nélkül
Standard áramforrás	059690	059691	059692
Áramforrás CPC kimenettel, feszültségosztóval

Hypertherm Powermax105 SYNC™ kész rendszerek

Áramforrás	180°-os gépi pisztoly					180°-os gépi pisztoly és 75°-os kézi pisztoly
	7,6 m		10,7 m	15,2 m		10,7 m/7,6 m
	Távirányítóval	Távirányító nélkül	Távirányítóval	Távirányító nélkül	Távirányítóval	Távirányítóval
Áramforrás CPC porttal és feszültségosztóval	059694	059693			059695
Áramforrás CPC porttal, feszültségosztóval és soros porttal		059712		059698

Hypertherm Powermax105 SYNC™ külön áramforrások

Fázis	Áramforrás	Áramforrás CPC porttal és feszültségosztóval	Áramforrás CPC porttal, feszültségosztóval és soros porttal
Powermax105 SYNC 200–600 V	059701	059702	059703

Testkábelek a Hypertherm Powermax105 SYNC™-hez

Testkábel
Kábel hossza	Testcsipesszel	C szorítóval (sikattyúval)	Kábelsaruval
7,6 m	223254	223287	223284
15,2 m	223255	223288	223285
22,8 m	223256	223289	223286

Vezérlő kábelek a Hypertherm Powermax105 SYNC™-hez

Vezérlő kábelek
Kábel hossza	Távirányító	CNC kábel, csatlakozóval, osztott feszültséghez	CNC kábel, csatlakozóval, nem osztott feszültséghez	CNC, D-sub (VGA) csatlakozó, osztott feszültséghez	RS-485 soros csatlakozó nélkül	RS-485 soros kábel D-sub csatlakozóval
7,6 m	128650	228350	023206	223048	223236	223239
15,2 m	128651	228351	023279	123896	223237	223240
22,8 m	128652

SmartSYNC pisztolyok

	Kézi pisztolyok		Gépi pisztolyok	Robot/Mini pisztolyok
Kábel hossza	75°	15°	180°	180°	90°	45°
4,5 m				059733
7,6 m	059726	059723	059719	059734	059731	059729
10,7 m			059720
15,2 m	059727	059724	059721	059735	059732	059730
22,8 m	059728	059725	059722		059737	059736

A SmartSYNC pisztolyok RFID kapcsolattal rendelkeznek, amelyek a Hypertherm kazettával összekapcsolva a Powermax SYNC rendszerrel kommunikálnak, hogy automatikusan beállítsák az áramerősséget és a megfelelő folyamatot a tápegységen. Elérhető kézi, gépesített és robotpisztoly konfigurációkban.

Hypertherm kopó alkatrészek SmartSYNC pisztolyokhoz

Kopó alkatrészek 45A/ 65A/ 85A/ 105A és FineCut kézi vágáshoz

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat	Patron
105 A	428937
85 A	428935
65 A	428931
45 A	428927
FineCut ® finom vágás	428928

Kopó alkatrészek 45A/ 65A/ 85A/ 105A és FineCut gépi vágáshoz

Hypertherm vágópatronok (cartridge-ok)
Vágási folyamat	Patron
105 A	428936
85 A	428934
65 A	428930
45 A	428925
FineCut ® finom vágás	428926
Ohmikus készlet	428895 (3 db #420580 ohmos gyűrűt tartalmaz)
