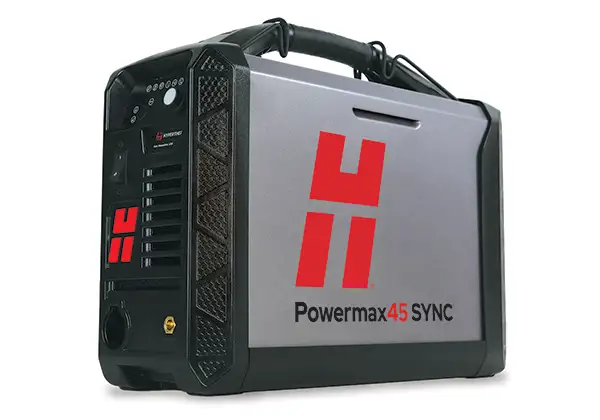

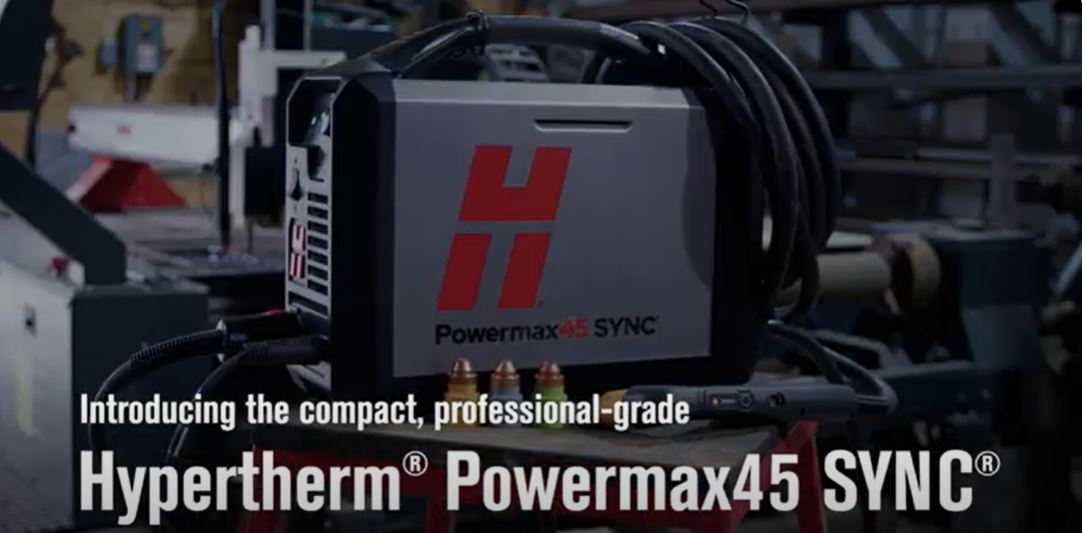

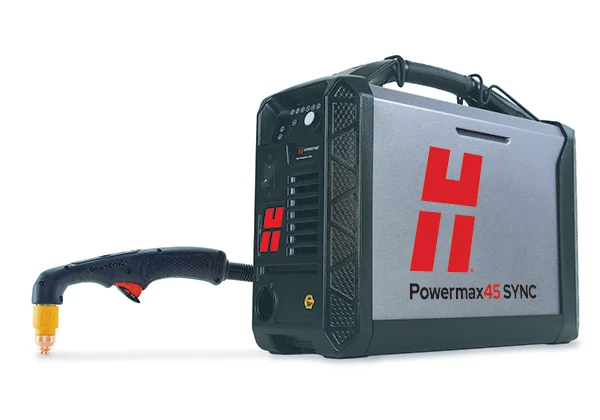

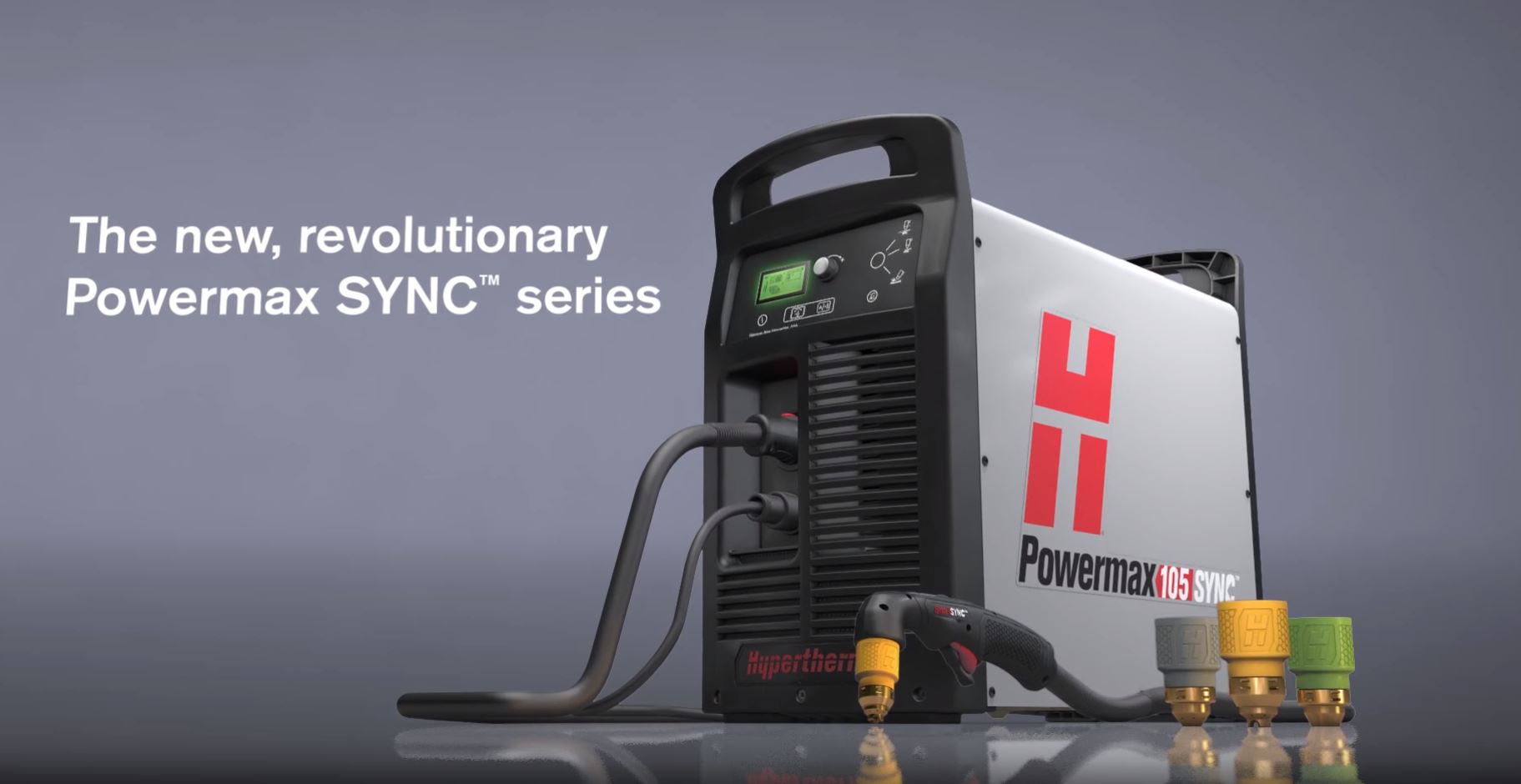

Hypertherm Powermax45 SYNC plazmavágó

A Powermax45 SYNC™ kézi plazmavágó rendszerek következő generációja, nem hasonlít egyetlen, eddig megismert kézi plazmavágóhoz sem. A beépített intelligenciával és forradalmian új, egy darabból álló kopóalkatrész patronnal rendelkező Powermax45 SYNC™ egyszerűsíti a plazmavágó rendszer működését, optimalizálja a fogyóeszközök készletét, csökkenti a működési költségeket és maximalizálja a teljesítményt.

A Hypertherm Powermax45 SYNC™ azok számára készült, akik a legsokoldalúbb plazmavágó rendszert szeretnék használni vágáshoz, gyökfaragáshoz, vagy jelöléshez. A Powermax45 SYNC a legjobb megtérülést biztosítja a szabadalmaztatott, egy darabból álló patronnal, amely akár 5-ször hosszabb élettartammal és vágóteljesítménnyel rendelkezik.

A Hypertherm Powermax65 SYNC™ 2024. június elejétől váltja fel a gyártásból kivont, korábbi Powermax 45XP-t. Természetesen a Hypertherm biztosítja az alaktrészeket a korábbi gépeihez.

Kapacitás	Vastagság	Vágási sebesség
Ajánlott	Vágás
Ajánlott	16 mm	500 mm/ perc
Ferde vágás (darabolás)	29 mm	125 mm/ perc
Lyukasztás	12 mm

Kézivágás kapacitása

Ajánlott – Az ötvözetlen acél vastagsága, amelyen a rendszer jó vágásminőséget és legalább 500 mm per perc sebességet képes nyújtani. Ajánlott, hogy a vágás legalább nyolcvan százaléka az ajánlott vastagságon
történjen.

Ferde vágás (darabolás) – Az ötvözetlen acél azon vastagsága, amely viszonylag jól darabolható legalább 125 mm per perc
sebességgel, de gyenge vágásminőség mellett. Minél ritkábban vágjon a ferdevágási vastagságon.

Kapacitási jellemzők

Nincs iparági szabvány a plazmarendszerek
osztályozására, így körültekintően kell eljárni a különböző márkák összehasonlításakor.

Lyukasztási kapacitás (gépi)

Az ötvözetlen acél azon vastagsága, amelyet
automatikus pisztolymagasság-szabályozó
segítségével lehet lyukasztani a kopó alkatrészek túlzott elhasználódása nélkül. Élkezdetnél a vágási kapacitás ugyanakkora, mint a kézi kapacitás.

A Hypertherm Powermax45 SYNC™ előnyei

Könnyen kezelhető

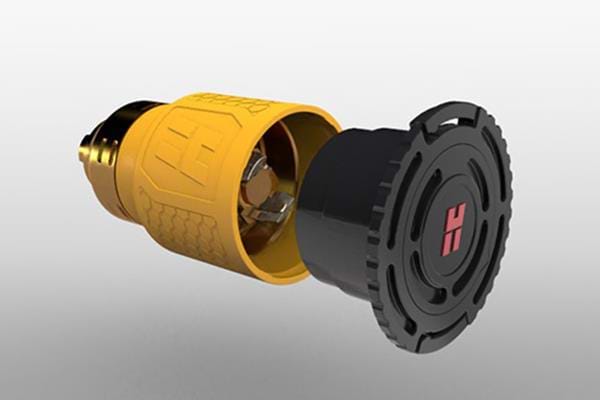

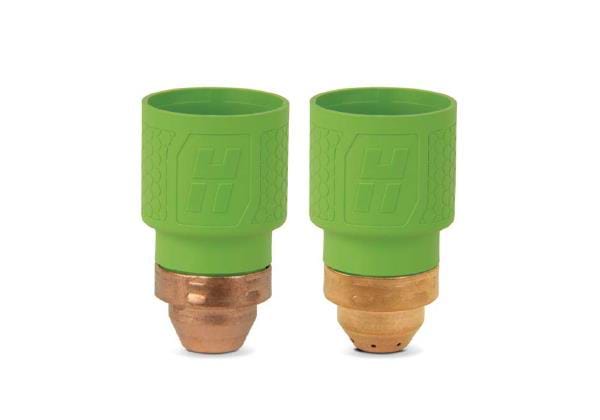

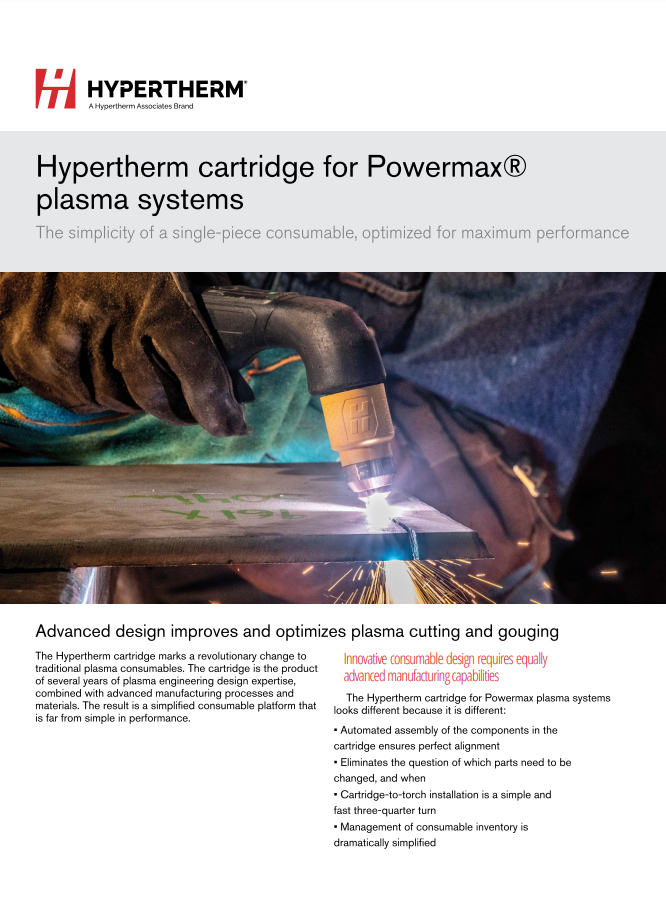

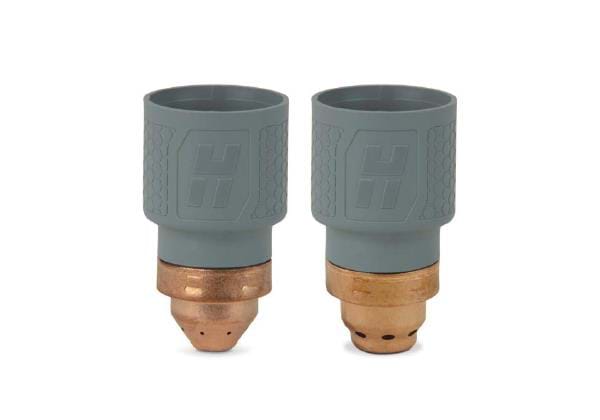

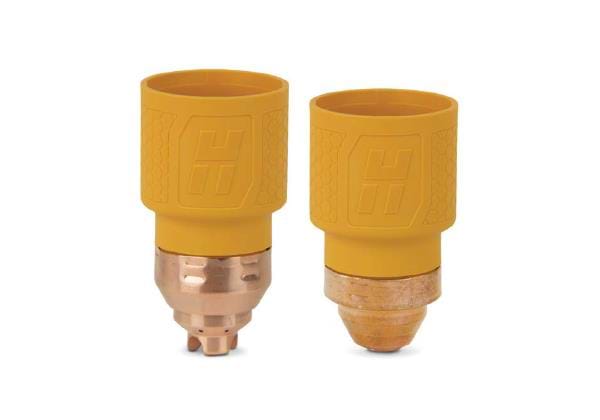

A kopó alkatrész kazetták (cartridge-ok) könnyen azonosíthatók, lézerjelöléssel és színkódokkal kerülnek forgalomba az alkatrészek összekeverésének kiküszöbölésére.

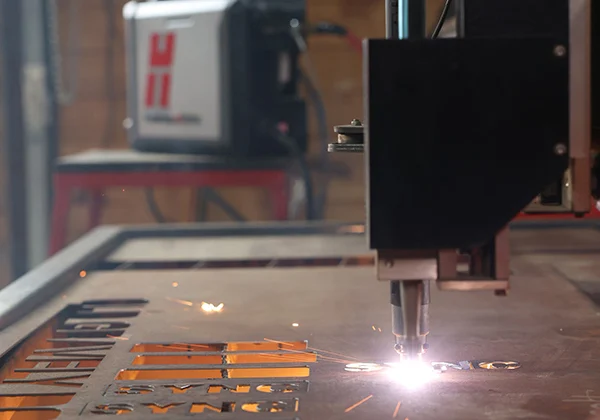

Kézi és gépi használat CNC interfésszel és FastConnect pisztolycsatlakozással

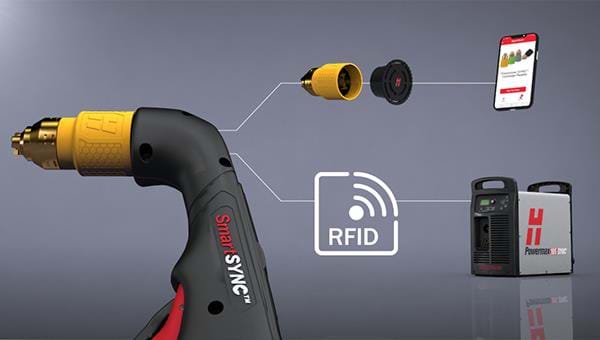

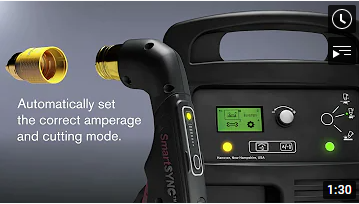

Az RFID-kompatibilis SmartSYNC™ vágópisztolyok és a cartridge-ok automatikusan beállítják a megfelelő áramerősséget és üzemmódot, ezzel is kiküszöbölve a beállítási hibákat.
Az elhasználódott fogyóeszközök észlelése megszünteti a kazetta cseréjének szükséges időpontjával kapcsolatos bizonytalanságot.

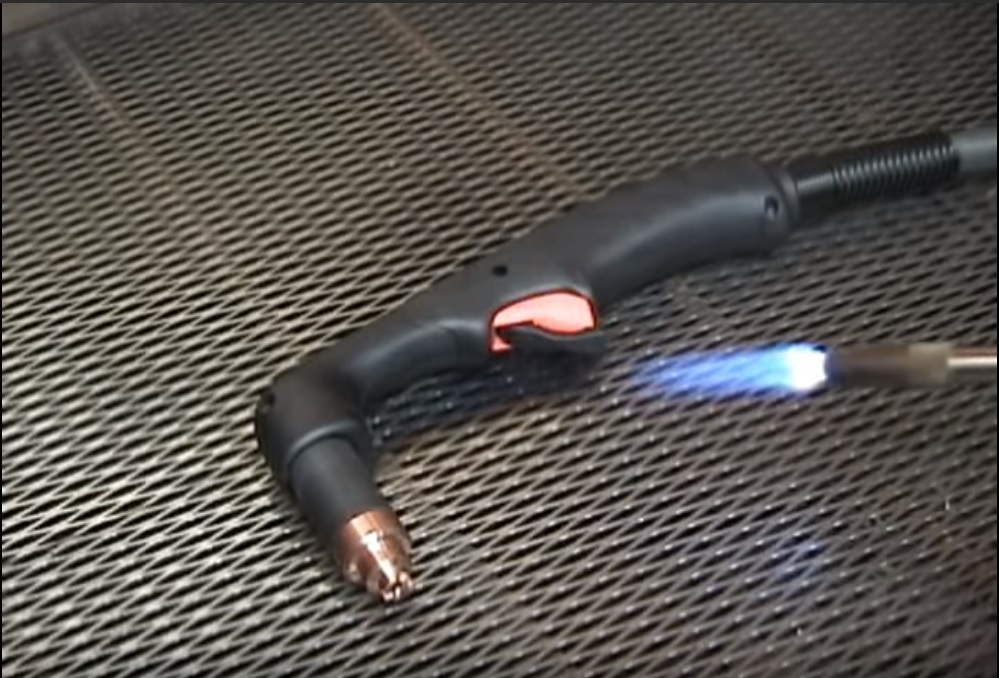

Rugalmasabb anyagból fejlesztett a pisztoly kábelek, melyek ugyanolyan védelmet nyújtanak, mint a korábbiak, de jelentősen megnőtt kezelhetőségük, kevesebb fáradtsággal jár a kezelésük.

Minimalizálja a működési költségeket

Az egyszerűsített kezelés minimalizálja a képzésre és az esetleges, korábbi hibaelhárításra fordított időt és költségeket.
Csökkenti az állásidőt a fogyóeszközök cseréjekor és a fogyóalkatrészek idő előtt történő cseréjével kapcsolatos költségeket.
A kazetták (cartridge-ok) használatának adatai értékes segítséget nyújtanak a vágási műveletek és a fogyóeszközök készletkezelésének javításához.

Maximalizálja a teljesítményt

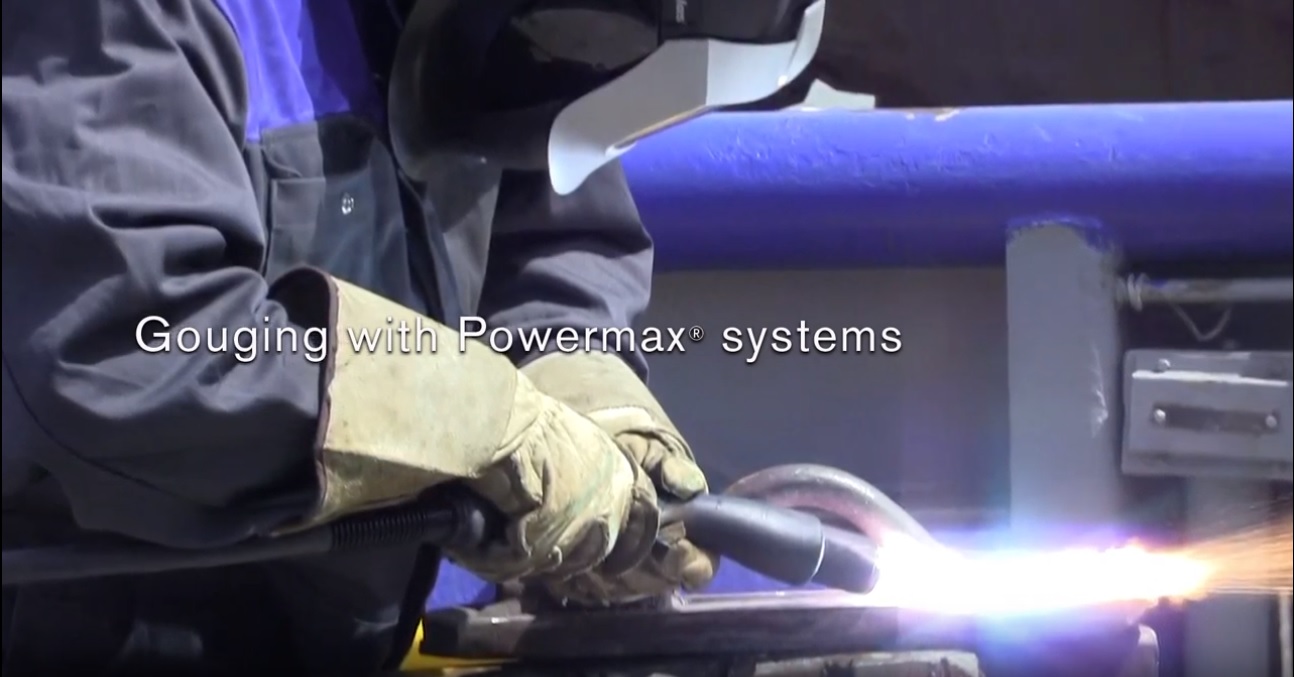

A különféle típusú vágáshoz és gyökfaragáshoz használható, könnyen cserélhető pisztolytípusokkal és alkalmazás specifikus kazettákkal sokféle feladatot végezhet el.

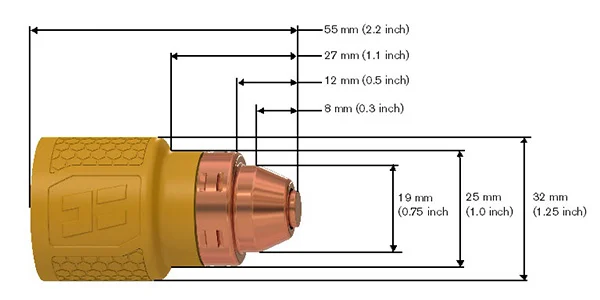

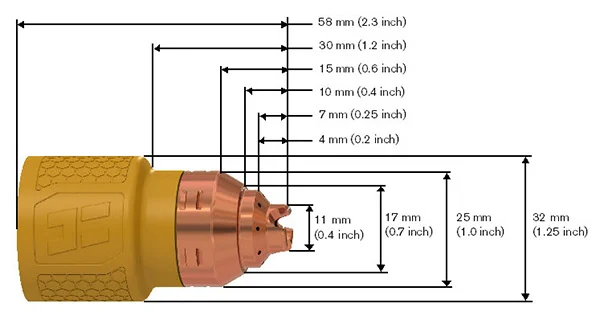

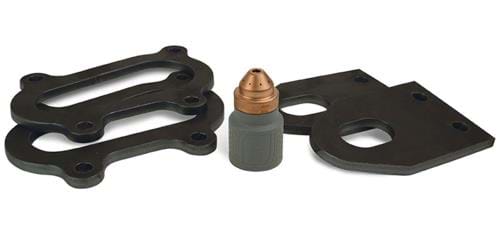

Az optimalizált kazettás kopó alkatrész konstrukció akár kétszer hosszabb élettartamot biztosít a kézi vágásnál, és jobb minőséget biztosít gépesített vágásnál a szabványos, korábbi fogyóeszközökhöz képest.

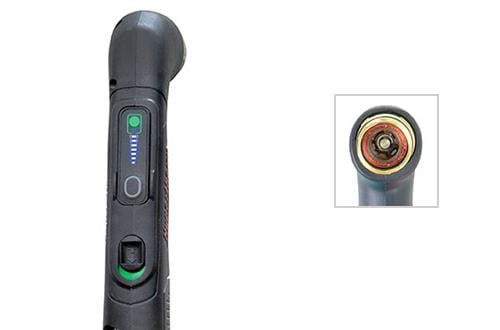

A kézi vágópisztolyok egyszerű kezelése lehetővé teszi, hogy munkamenet közben állítsa be az áramerősséget, cserélje ki a patronokat és az alkalmazásokat anélkül, hogy az áramforráshoz kellene nyúlnia.

Iparágvezető megbízhatóság

Specifikáció


Hálózati feszültség	400 V, 3-PH, 50/60 Hz
Kimeneti áram	9 - 45 A
Névleges kimeneti feszültség	155 VDC
Bekapcsolási idő 40 °C	50% @ 45 A, 230–600 V, 1/3-PH 50% @ 45 A, 400 V, 3-PH 100% @ 46 A, 230–600 V, 1/3-PH 100% @ 32 A, 400 V, 3-PH
Üresjárási feszültség (OCV)	265 VDC 400 V
Méretek fogantyúkkal együtt	Sz x Mé x M:173 mm x 442 mm x 357 mm
Tömeg 6,1 m-es pisztollyal	15 Kg
Javasolt bemeneti gáznyomás	188 I/perc @ 5,9 bar
Tápkábel hosszúsága	3 m
Típusa	Inverter - Szigetelt kapus bipoláris tranzisztor
Gázellátás	Tiszta, száraz, olajmentes levegő vagy nitrogén, F5
Tanúsítványok	CSA, CE,RCM, UKCA
Garancia	Áramforrás: 3 év ; Pisztoly: 1 év

Hypertherm Powermax45 SYNC™ rendelési kódjai

Hypertherm Powermax45 SYNC™ standard konfigurációk

Áramforrás	75°-os kézi pisztoly		180° -osteljes hosszúságú gépi pisztoly
	6,1 m	15,2 m	7,6 m	15,2 m
			Távirányító nélkül
Standard áramforrás 400V	088565	088566
Áramforrás CPC kimenettel, feszültségosztóval 400V	088567		088585	088586

Hypertherm Powermax45 SYNC™ külön áramforrások

Fázis	Áramforrás	Áramforrás CPC porttal és feszültségosztóval	Áramforrás CPC porttal, feszültségosztóval és soros porttal
Powermax45 SYNC 400V CE	088574	088575	088576

Vezérlő kábelek

Kábelek
Kábel hossza	Testkábel csipesszel	Távirányító	CNC kábel, csatlakozóval, osztott feszültséghez	CNC kábel, csatlakozóval, nem osztott feszültséghez	RS-485 soros csatlakozó nélkül	RS-485 soros kábel D-sub csatlakozóval
7,6 m	223595	128650	228350	023206	223236	223239
15,2 m	223596	128651	228351	023279	223237	223240
22,8 m	223127	128652

SmartSYNC pisztolyok

Kézi pisztolyok
Kábel hossza	75°	15°	180°	180°	90°	45°
4,5 m				059733
7,6 m	059726	059723	059719	059734	059731	059729
10,7 m			059720
15,2 m	059727	059724	059721	059735	059732	059730
22,8 m	059728	059725	059722		059767	059766

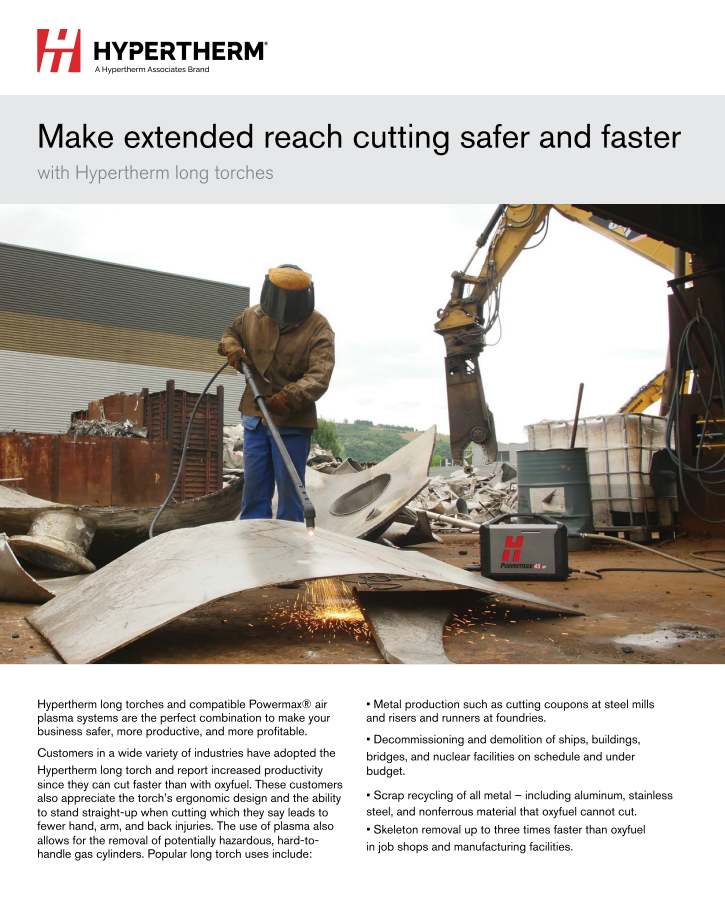

Hosszú kézi pisztolyok
Kábel hossza	0,6 m 45°	0,6 m 90°	1,2 m 45°	1,2 m 90°
4,5 m
7,6 m			528114
10,7 m
15,2 m	528116	528117	528118	528119
22,8 m

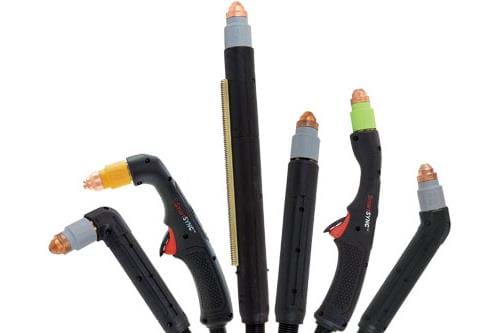

A SmartSYNC pisztolyok RFID kapcsolattal rendelkeznek, amelyek a Hypertherm kazettával összekapcsolva a Powermax SYNC rendszerrel kommunikálnak, hogy automatikusan beállítsák az áramerősséget és a megfelelő folyamatot a tápegységen. Elérhető kézi, gépesített és robotpisztoly konfigurációkban.
